一、電纜橋架選型：匹配場景需求

　　類型選擇

　　梯式橋架：適用于大跨距、重載荷場景(如重型設備廠房)，通風散熱性能好。

　　托盤式橋架：適合中低載荷，可密集布線，防護性強，常用于自動化生產線。

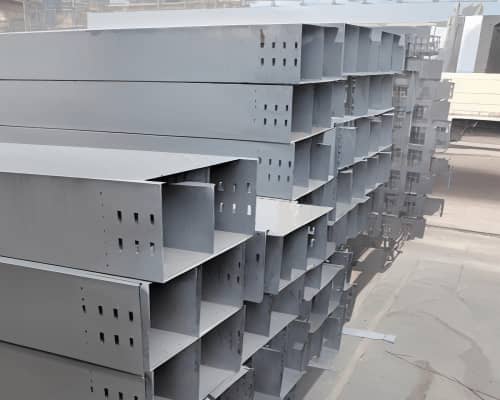

　　槽式/封閉式橋架：防塵、防濺水，適用于化工、食品等對潔凈度要求高的環境。

　　網格式橋架：輕便靈活，便于后期調整線路，適合通信或弱電系統。

　　材質選擇

　　鍍鋅鋼：經濟耐用，適用于一般工業環境。

　　不銹鋼/鋁合金：耐腐蝕，適合高濕度、化工廠房或沿海地區。

　　防火橋架：加裝防火涂層或使用阻燃材料，滿足消防要求。

　　二、設計布局核心原則

　　路徑規劃

　　避開高溫源：遠離鍋爐、加熱管道等熱源，防止電纜老化。

　　與設備協同：沿生產線或設備布局走向，減少彎折和交叉。

　　分層敷設：電力電纜與弱電線路分層布置(建議間距≥300mm)，避免電磁干擾。

　　承重與跨度計算

　　根據電纜數量、重量及橋架材質確定支撐間距(通常1.5~3米)，重型橋架需加裝橫檔或吊架加固。

　　預留20%~30%余量，便于后期擴容。

　　接地與安全防護

　　全程貫通接地系統，接地電阻≤4Ω，防止漏電風險。

　　在人員通行區域加裝防護蓋板或設置警示標識。

　　三、特殊環境應對方案

　　高溫車間：選用耐高溫橋架(如玻璃鋼材質)，增加散熱孔或強制通風裝置。

　　腐蝕性環境：采用316L不銹鋼或氟碳噴涂橋架，定期檢查防腐層。

　　潔凈廠房：封閉式橋架搭配無塵安裝工藝，減少粉塵堆積。

　　四、智能化與運維管理

　　數字化標識

　　使用電子標簽(RFID)標記橋架路徑和電纜信息，便于快速定位故障點。

　　智能監控

　　集成溫濕度、電流傳感器，實時監測電纜狀態，預警過載或異常發熱。

　　模塊化設計

　　采用快裝接頭和可拆卸結構，減少停機時間，適應產線調整。

　　五、成本優化策略

　　全生命周期成本分析

　　初期投入與長期維護成本平衡，例如不銹鋼橋架雖單價高，但可降低更換頻率。

　　標準化施工

　　減少非標件使用，優化切割和安裝流程，降低人工成本。

　　與BIM技術結合

　　通過三維建模模擬布線方案，避免返工和材料浪費。

　　六、典型案例參考

　　汽車制造廠：采用梯式橋架+托盤式組合，分層敷設動力電纜與信號線，支撐AGV小車和機器人供電。

　　光伏電池車間：封閉式鋁合金橋架搭配防靜電涂層，保障精密生產設備無塵環境。

　　化工廠防爆區：使用阻燃防腐橋架，接地系統與防爆電氣設備聯動設計。

　　七、未來趨勢

　　綠色低碳：輕量化設計減少鋼材用量，可回收材料應用。

　　AI運維：結合數字孿生技術預測電纜壽命，優化維護計劃。

　　通過科學的電纜橋架規劃，企業可顯著提升供電可靠性、降低故障率，同時為智能制造升級預留靈活空間。建議在項目初期聯合電氣工程師、結構設計師及設備供應商共同制定方案，確保全系統協同高效。
